در بسیاری از سیستم‌های مکانیکی، الکتریکی و حتی صنعتی، وجود یک سیستم تهویه مناسب برای خارج کردن هوا و گازهای آلوده یا گرمای اضافی ضروری است. یکی از اجزای کلیدی این سیستم‌ها، اگزاست فن یا فن‌های خارج‌کننده هوا است. اگر شما هم در حال طراحی یک سیستم تهویه، انتخاب تجهیزات صنعتی یا حتی نصب یک سیستم تهویه خانگی هستید، انتخاب ظرفیت مناسب اگزاست فن می‌تواند چالش‌برانگیز باشد. در این راهنما، به طور ساده و عملی به این سوال پاسخ می‌دهیم که اگزاست فن چیست و چگونه می‌توان ظرفیت مناسب آن را انتخاب کرد.
اگزاست فن چیست و چه کاربردی دارد؟

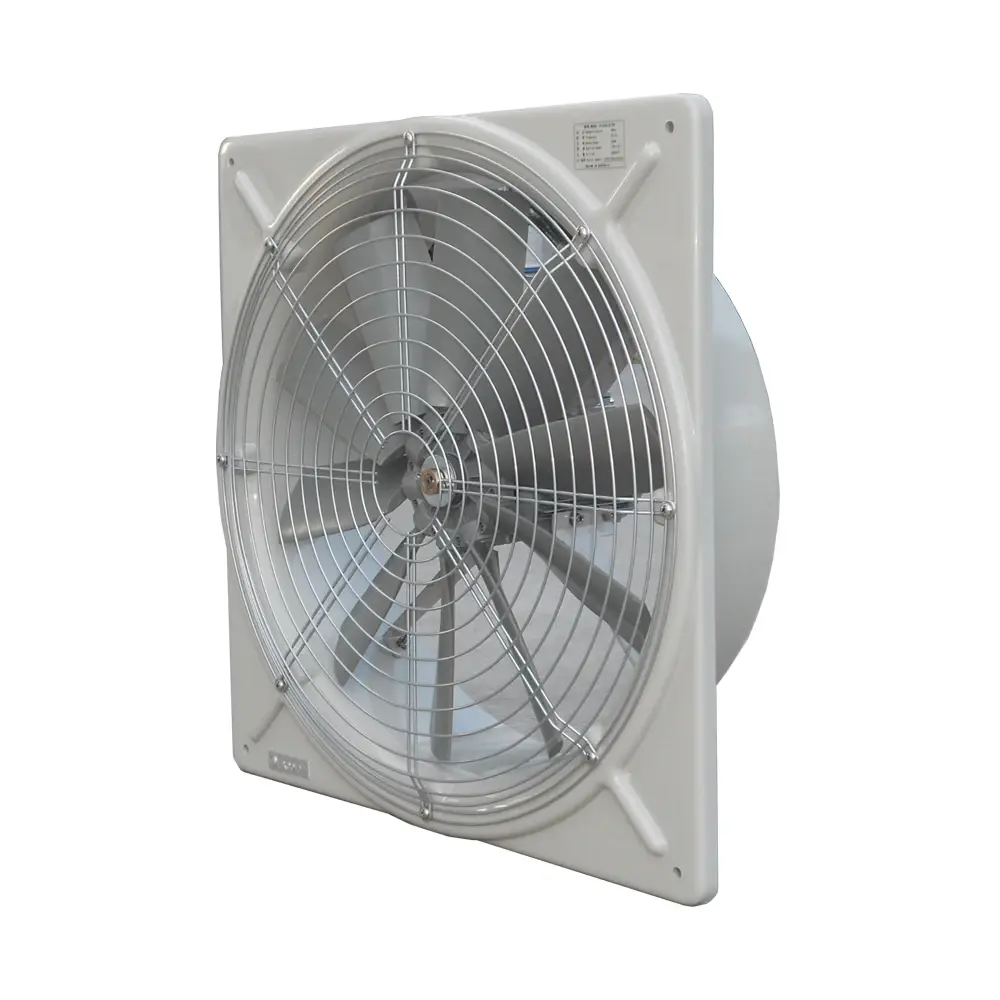

اگزاست فن یا فن خارج‌کننده هوا، یک دستگاه مکانیکی است که برای جابجایی هوا در جهت خارج از یک فضا یا سیستم طراحی شده‌است. این فن‌ها در انواع مختلفی مانند فن‌های محور محوری، فن‌های سانتریفیوژ و حتی فن‌های دودکش استفاده می‌شوند. کاربردهای اصلی آن‌ها شامل:
- خارج کردن هوا آلوده یا گرم از فضاهای بسته مانند آشپزخانه، حمام، انبارها یا کارگاه‌ها.
- تهویه سیستم‌های صنعتی مانند خشک‌کن‌ها، فرآیندهای شیمیایی یا تولیدی.
- استفاده در سیستم‌های HVAC (گرمایش، سرمایش و تهویه) برای تعادل فشار هوا.
- جابجایی دود و گازهای حاصل از سوخت‌سوزی در سیستم‌های گرمایشی.
این فن‌ها معمولاً با موتور الکتریکی کار می‌کنند و می‌توانند هوا را با فشار و دبی مختلف خارج کنند. انتخاب نوع و ظرفیت مناسب آن‌ها بستگی به نیازهای خاص پروژه یا سیستم شما دارد.
تفاوت اگزاست فن با فن‌های دیگر
اغلب افراد فن اگزاست را با فن‌های دیگر مانند فن‌های داخل‌کننده هوا (انستالشن فن) یا فن‌های تهویه عمومی اشتباه می‌گیرند. تفاوت اصلی در جهت جریان هوا و کاربرد آن‌ها است:
- اگزاست فن: هوا را از داخل فضا خارج می‌کند (مثلاً از آشپزخانه یا حمام).
- انستالشن فن: هوا را به داخل فضا می‌آورد (مثلاً برای تهویه مطبوع یا جابجایی هوا در سیستم‌های تهویه مطبوع).
- فن‌های عمومی: برای جابجایی هوا در فضاهای باز یا سیستم‌های تهویه عمومی استفاده می‌شوند و معمولاً جهت خاصی ندارند.
در سیستم‌های تهویه، این دو نوع فن اغلب به صورت همزمان استفاده می‌شوند تا تعادل هوا ایجاد شود.
چگونه ظرفیت مناسب اگزاست فن را انتخاب کنیم؟
انتخاب ظرفیت مناسب اگزاست فن نیازمند در نظر گرفتن چند عامل کلیدی است. اگر ظرفیت کم انتخاب شود، سیستم نمی‌تواند هوا را به درستی خارج کند و اگر بیش از حد باشد، انرژی اضافی مصرف می‌شود و هزینه‌های عملیاتی افزایش می‌یابد. در ادامه، به عوامل مهمی که باید در انتخاب ظرفیت اگزاست فن مد نظر قرار دهید، می‌پردازیم:
۱. محاسبه دبی هوا (CFM یا متر مکعب در ساعت)
دبی هوا یا حجم هوای جابجا شده در واحد زمان، یکی از مهم‌ترین پارامترها در انتخاب اگزاست فن است. این مقدار معمولاً با واحد متر مکعب در ساعت (m³/h) یا کابینت فوت در دقیقه (CFM) اندازه‌گیری می‌شود.
برای محاسبه دبی مورد نیاز، باید:
- حجم فضا یا کانال را که هوا باید از آن خارج شود، اندازه‌گیری کنید.
- تعداد دفعات تهویه در ساعت را تعیین کنید (معمولاً برای فضاهای مسکونی ۶ تا ۱۰ بار در ساعت و برای فضاهای صنعتی تا ۲۰ بار در ساعت توصیه می‌شود).
- دبی مورد نیاز را با ضرب حجم فضا در تعداد دفعات تهویه محاسبه کنید.
برای مثال، اگر یک آشپزخانه با حجم ۵۰ متر مکعب دارد و می‌خواهید هر ۱۰ دقیقه یک بار هوا تعویض شود، دبی مورد نیاز به این صورت محاسبه می‌شود:
دبی = حجم فضا × تعداد دفعات تهویه در ساعت
در این مثال، تعداد دفعات تهویه در ساعت برابر است با ۶۰/۱۰ = ۶ بار، بنابراین:
دبی = ۵۰ × ۶ = ۳۰۰ متر مکعب در ساعت
بنابراین، باید یک اگزاست فن با ظرفیت حداقل ۳۰۰ متر مکعب در ساعت انتخاب کنید.
۲. فشار استاتیک (Static Pressure)
فشار استاتیک، مقاومت هوا در برابر جریان است که در سیستم‌های تهویه به دلیل طول لوله‌کشی، پیچیدگی مسیر یا فیلترها ایجاد می‌شود. اگر فشار استاتیک سیستم شما بالا باشد، نیاز به یک فن با قدرت بیشتری دارید.
فشار استاتیک معمولاً با واحد پاسکال (Pa) یا اینچ آب (WC) اندازه‌گیری می‌شود. برای محاسبه فشار استاتیک:
- طول لوله‌کشی و تعداد زاویه‌ها و فیلترها را در نظر بگیرید.
- معمولاً برای هر ۳۰ متر لوله‌کشی مستقیم، فشار استاتیک حدود ۱۰۰ پاسکال افزایش می‌یابد.
- فیلترها و زاویه‌ها نیز فشار استاتیک را افزایش می‌دهند.
اگر فشار استاتیک سیستم شما بیش از ۲۰۰ پاسکال باشد، باید یک فن با قدرت بالاتر انتخاب کنید.

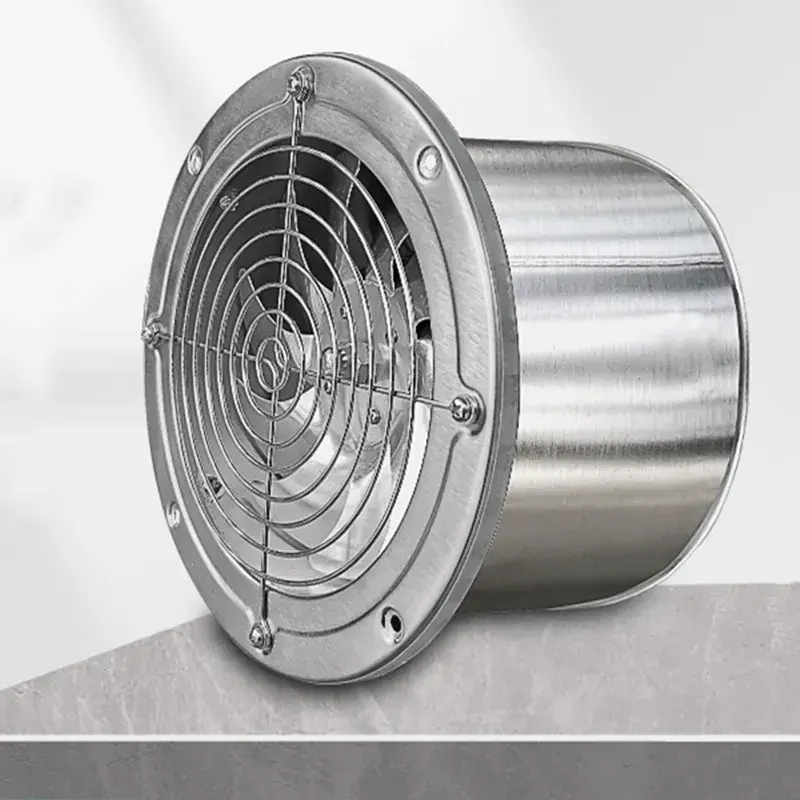

۳. نوع و طراحی سیستم لوله‌کشی
طراحی سیستم لوله‌کشی نیز تأثیر زیادی بر انتخاب ظرفیت فن دارد. اگر لوله‌کشی شما:
- طولانی و پیچیده باشد، نیاز به فن با قدرت بیشتری دارید.
- از مواد با مقاومت هوا بالا (مانند لوله‌های فلزی باریک) استفاده شده باشد، فشار استاتیک افزایش می‌یابد.
- فیلترهای با مقاومت هوا بالا داشته باشد، باید این عامل را در محاسبات در نظر بگیرید.
در سیستم‌های با لوله‌کشی مستقیم و کوتاه، انتخاب فن آسان‌تر است، اما در سیستم‌های پیچیده، ممکن است نیاز به مشاوره تخصصی داشته باشید.
۴. نوع محیط و شرایط خاص
در برخی محیط‌ها، شرایط خاصی وجود دارد که باید در انتخاب اگزاست فن مد نظر قرار گیرد:
- در فضاهای صنعتی یا شیمیایی، ممکن است نیاز به فن‌های ضد خوردگی یا با مواد خاص باشد.
- در سیستم‌های گرمایشی، فن باید بتواند دود و گازهای داغ را خارج کند، بنابراین باید مقاومت حرارتی بالایی داشته باشد.
- در فضاهای با رطوبت بالا، مانند حمام‌ها یا انبارهای مواد غذایی، فن باید از مواد ضدعفونی و ضدزنگ استفاده کند.
همچنین، در برخی موارد، نیاز به فن‌های با سطح صوت پایین وجود دارد، به ویژه در فضاهای مسکونی یا اداری.
چگونه ظرفیت فن را با مشخصات فنی سازگار کنیم؟
پس از محاسبه دبی هوا و فشار استاتیک، باید مشخصات فنی فن را با نیازهای سیستم خود تطبیق دهید. در کاتالوگ فن‌ها، معمولاً دو پارامتر اصلی ارائه می‌شود:
- دبی هوا (CFM یا m³/h): نشان‌دهنده حجم هوای جابجا شده در واحد زمان است.
- فشار استاتیک (Pa یا WC): نشان‌دهنده قدرت فن در مقابله با مقاومت هوا است.
برای انتخاب صحیح، باید:
- فن انتخابی بتواند دبی مورد نیاز را در فشار استاتیک سیستم شما تأمین کند.
- اگر فن در نمودار مشخصات خود، دبی مورد نیاز را در فشار استاتیک سیستم شما نشان نمی‌دهد، باید به فن با قدرت بالاتر مراجعه کنید.
- در صورت امکان، از فن‌هایی استفاده کنید که در نمودار مشخصات، نقطه عملکرد شما در منطقه ایفای نقش کنند.
معمولاً تولیدکنندگان فن، نمودارهای عملکردی ارائه می‌دهند که نشان می‌دهد در هر فشار استاتیک، دبی هوا چقدر است. این نمودارها به شما کمک می‌کنند تا فن مناسب را انتخاب کنید.
نکات مهم در نصب و استفاده از اگزاست فن
پس از انتخاب فن مناسب، نصب و استفاده صحیح از آن نیز بسیار مهم است:
- محل نصب فن باید به گونه‌ای باشد که هوا به راحتی خارج شود و هیچ مانعی در مسیر آن وجود نداشته باشد.
- لوله‌کشی باید به درستی نصب شود و هیچ نشتی یا زاویه غیرضروری وجود نداشته باشد.
- فیلترها باید به موقع تمیز یا تعویض شوند تا مقاومت هوا افزایش نیابد.
- در سیستم‌های صنعتی، باید از فن‌های با کیفیت بالا و مناسب برای محیط استفاده شود.
- در صورت نیاز، از سیستم‌های کنترل خودکار برای تنظیم دبی هوا استفاده کنید.
اگر در انتخاب یا نصب اگزاست فن با چالش مواجه شدید، مشاوره با یک مهندس مکانیک یا متخصص تهویه می‌تواند بسیار کمک‌کننده باشد.
در پایان، انتخاب ظرفیت مناسب اگزاست فن نیازمند درک نیازهای سیستم شما و تطبیق آن با مشخصات فنی فن است. با توجه به دبی هوا، فشار استاتیک و شرایط محیطی، می‌توانید فن مناسبی را انتخاب کنید که به بهترین نحو عملکرد سیستم تهویه را تضمین کند. اگر به راهنمایی‌های بیشتر در زمینه انتخاب تجهیزات صنعتی یا سیستم‌های تهویه نیاز دارید، می‌توانید از منابع تخصصی مانند چیکار کن استفاده کنید.
