آسیلوسکوپ یکی از ابزارهای اساسی در آزمایشگاه‌های الکترونیک، تعمیرات دستگاه‌های الکتریکی و حتی در صنایع مختلف است. این دستگاه به شما امکان می‌دهد سیگنال‌های الکتریکی را مشاهده و تحلیل کنید، که برای تشخیص مشکلات در مدارها، بررسی عملکرد قطعات الکترونیکی و حتی طراحی مدارهای جدید ضروری است. اما با توجه به تنوع گسترده محصولات موجود در بازار، انتخاب یک اسیلوسکوپ مناسب می‌تواند چالش‌برانگیز باشد. در این راهنما، به بررسی عوامل کلیدی در انتخاب اسیلوسکوپ برای آزمایشگاه‌ها و تعمیرات می‌پردازیم و راهنمایی‌های لازم برای تصمیم‌گیری آگاهانه ارائه می‌دهیم.
چرا انتخاب اسیلوسکوپ مهم است؟
انتخاب اسیلوسکوپ مناسب به نیازهای خاص شما بستگی دارد. برای مثال، یک مهندس الکترونیک در آزمایشگاه ممکن است به یک اسیلوسکوپ با دقت بالا و باند پهن نیاز داشته باشد، در حالی که یک تکنسین تعمیرات ممکن است به یک دستگاه ساده‌تر و قابل حمل ترجیح دهد. عوامل مختلفی مانند باند پهن، دقت، تعداد کانال‌ها، رابط‌های ورودی و خروجی، و حتی بودجه شما در این انتخاب تأثیرگذار هستند.
در ادامه، به بررسی این عوامل و سایر نکات مهم می‌پردازیم تا بتوانید بهترین انتخاب را برای نیازهای خود داشته باشید.
عوامل کلیدی در انتخاب اسیلوسکوپ
۱. باند پهن (Bandwidth)
باند پهن یکی از مهم‌ترین مشخصات یک اسیلوسکوپ است. این مشخصه نشان‌دهنده حداکثر فرکانس سیگنالی است که دستگاه می‌تواند به درستی نمایش دهد. برای مثال، اگر شما با سیگنال‌های با فرکانس بالا کار می‌کنید، باید به یک اسیلوسکوپ با باند پهن بالاتر توجه کنید. در آزمایشگاه‌ها و کاربردهای حرفه‌ای، اسیلوسکوپ‌هایی با باند پهن ۱۰۰ مگاهرتز یا بیشتر رایج هستند، در حالی که برای کاربردهای ساده‌تر، باند پهن ۲۰ مگاهرتز نیز ممکن است کافی باشد.
به یاد داشته باشید که باند پهن بالاتر معمولاً با قیمت بالاتر همراه است، بنابراین باید نیازهای خود را با بودجه خود هماهنگ کنید.
۲. تعداد کانال‌ها
اسیلوسکوپ‌ها معمولاً با دو کانال (دو کانال مستقل) یا چهار کانال عرضه می‌شوند. تعداد کانال‌ها به شما امکان می‌دهد چندین سیگنال را همزمان مشاهده کنید. برای مثال، در آزمایشگاه‌ها و کاربردهای پیچیده‌تر، اسیلوسکوپ‌های چهار کاناله می‌توانند بسیار مفید باشند، زیرا به شما امکان می‌دهند چهار سیگنال مختلف را در یک زمان مشاهده و تحلیل کنید. اما برای کاربردهای ساده‌تر مانند تعمیرات دستگاه‌های خانگی، یک اسیلوسکوپ دو کاناله نیز ممکن است کافی باشد.
۳. دقت و سرعت نمونه‌برداری
دقت اسیلوسکوپ به توانایی آن در نمایش سیگنال‌های دقیق و بدون نویز بستگی دارد. سرعت نمونه‌برداری نیز مهم است، زیرا نشان‌دهنده تعداد نمونه‌هایی است که دستگاه در هر ثانیه می‌تواند از سیگنال بگیرد. برای کاربردهای حرفه‌ای، اسیلوسکوپ‌هایی با سرعت نمونه‌برداری بالا (مثلاً بیش از ۱ گیگا نمونه در ثانیه) ضروری هستند. اما برای کاربردهای ساده‌تر، سرعت نمونه‌برداری پایین‌تر نیز ممکن است کافی باشد.
۴. رابط‌های ورودی و خروجی
اسیلوسکوپ‌ها معمولاً دارای ورودی‌های مختلفی برای اتصال به مدارها و دستگاه‌های دیگر هستند. برخی از این ورودی‌ها شامل پروب‌های استاندارد، ورودی‌های BNC، و حتی رابط‌های USB یا شبکه برای انتقال داده‌ها به کامپیوتر هستند. اگر شما نیاز به انتقال داده‌ها به کامپیوتر یا استفاده از نرم‌افزارهای تحلیل سیگنال دارید، باید به وجود رابط‌های مناسب توجه کنید.
۵. نمایشگر و رابط کاربری
نمایشگر اسیلوسکوپ باید واضح و خوانا باشد. نمایشگرهای LCD با رزولوشن بالا و نورپردازی مناسب می‌توانند تجربه کاربری بهتری فراهم کنند. همچنین، رابط کاربری ساده و کاربرپسند می‌تواند در کار با دستگاه مؤثر باشد. برخی از اسیلوسکوپ‌های مدرن دارای نمایشگرهای حساس به لمس هستند که می‌توانند کار با دستگاه را آسان‌تر کنند.
اسیلوسکوپ برای آزمایشگاه‌ها
در آزمایشگاه‌ها، دقت و قابلیت‌های پیشرفته‌تر اسیلوسکوپ بسیار مهم هستند. برای مثال، اسیلوسکوپ‌هایی با باند پهن بالا، تعداد کانال بیشتر، و امکانات تحلیل پیشرفته مانند تحلیل طیفی یا تحلیل سیگنال‌های دیجیتال می‌توانند بسیار مفید باشند. همچنین، امکان اتصال به کامپیوتر و استفاده از نرم‌افزارهای تحلیل داده می‌تواند کارایی شما را افزایش دهد.
در آزمایشگاه‌ها، همچنین ممکن است نیاز به اسیلوسکوپ‌هایی با امکانات خاصی مانند اندازه‌گیری فاز، تحلیل سیگنال‌های RF، یا حتی اسیلوسکوپ‌های نمونه‌برداری سریع برای سیگنال‌های بسیار سریع داشته باشید.
اسیلوسکوپ برای تعمیرات

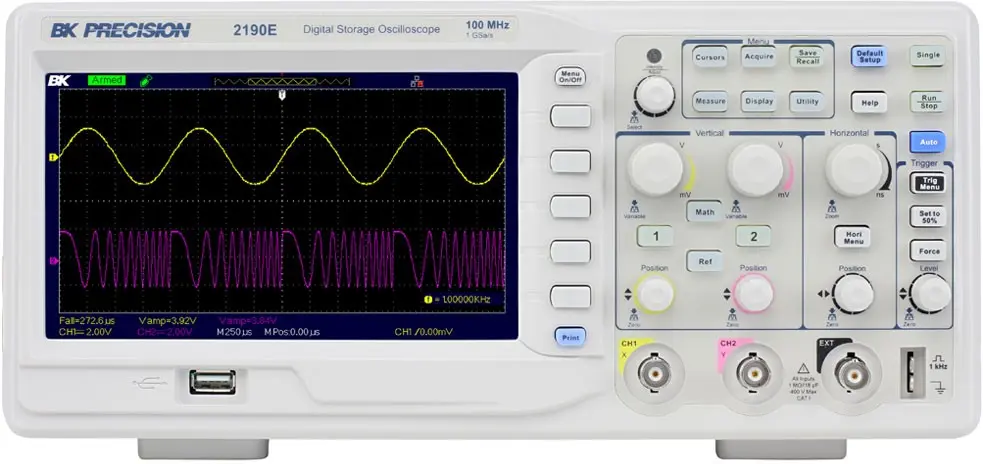

در زمینه تعمیرات، معمولاً به اسیلوسکوپ‌هایی با قابلیت‌های ساده‌تر و قابل حمل نیاز دارید. اسیلوسکوپ‌های قابل حمل و با باتری می‌توانند برای تعمیرات در محل بسیار مفید باشند. همچنین، اسیلوسکوپ‌هایی با رابط کاربری ساده و امکانات اندازه‌گیری اساسی مانند ولتاژ، فرکانس و شکل موج می‌توانند برای تعمیرات کافی باشند.
در تعمیرات، همچنین ممکن است به اسیلوسکوپ‌هایی با امکانات خاصی مانند اندازه‌گیری سیگنال‌های دیجیتال یا تحلیل سیگنال‌های RF نیاز داشته باشید، اما این موارد معمولاً در اسیلوسکوپ‌های حرفه‌ای یافت می‌شوند.
برندها و مدل‌های معروف
برندهای معروفی مانند تکترانیکس (Tektronix)، کیثلی (Keithley)، و ریکو (Rigol) در تولید اسیلوسکوپ‌های با کیفیت شناخته شده‌اند. هر یک از این برندها مدل‌های مختلفی را برای کاربردهای مختلف ارائه می‌دهند. برای مثال، تکترانیکس در تولید اسیلوسکوپ‌های حرفه‌ای با دقت بالا معروف است، در حالی که ریکو مدل‌های اقتصادی‌تری را نیز ارائه می‌دهد.
در انتخاب برند و مدل، باید به نیازهای خود، بودجه، و نظرات کاربران دیگر توجه کنید. مطالعه نظرات و بررسی‌های کاربران می‌تواند در انتخاب بهتر کمک کند.
نکات نهایی در انتخاب اسیلوسکوپ
در نهایت، چند نکته مهم در انتخاب اسیلوسکوپ وجود دارد:
- به نیازهای خاص خود توجه کنید و اسیلوسکوپی را انتخاب کنید که به بهترین شکل این نیازها را برآورده کند.
- بودجه خود را در نظر بگیرید و سعی کنید بهترین تعادل بین کیفیت و قیمت را پیدا کنید.
- به امکانات اضافی مانند نرم‌افزارهای تحلیل داده، رابط‌های شبکه، یا امکانات اندازه‌گیری خاص توجه کنید.
- اگر امکان دارد، قبل از خرید، اسیلوسکوپ را امتحان کنید یا از نمونه‌های نمایشگاهی استفاده کنید.
- در صورت نیاز، از مشاوره متخصصان یا کاربران با تجربه استفاده کنید.
انتخاب اسیلوسکوپ مناسب می‌تواند در کارایی و دقت شما تأثیر بسزایی داشته باشد. با توجه به نکات بالا، می‌توانید بهترین انتخاب را برای نیازهای خود داشته باشید. برای اطلاعات بیشتر در مورد ابزارهای آزمایشگاهی و راهنمای خرید سایر تجهیزات، می‌توانید به چیکار کن مراجعه کنید.
آیا اسیلوسکوپ دیجیتال یا آنالوگ بهتر است؟
اسیلوسکوپ‌های دیجیتال و آنالوگ هر کدام مزایا و معایب خود را دارند. اسیلوسکوپ‌های آنالوگ معمولاً ساده‌تر و ارزان‌تر هستند و برای کاربردهای ساده‌تر مانند اندازه‌گیری شکل موج‌های ساده مناسب هستند. اما اسیلوسکوپ‌های دیجیتال با امکانات پیشرفته‌تری مانند ذخیره‌سازی داده‌ها، تحلیل‌های پیچیده، و رابط‌های شبکه‌ای همراه هستند.
در آزمایشگاه‌ها و کاربردهای حرفه‌ای، اسیلوسکوپ‌های دیجیتال معمولاً ترجیح داده می‌شوند، زیرا امکانات بیشتری ارائه می‌دهند. اما برای کاربردهای ساده‌تر مانند تعمیرات، ممکن است اسیلوسکوپ‌های آنالوگ نیز کافی باشند.
آیا نیاز به پروب‌های خاص دارید؟
پروب‌های اسیلوسکوپ نیز در دقت و کیفیت اندازه‌گیری تأثیرگذار هستند. پروب‌های استاندارد معمولاً برای کاربردهای عمومی مناسب هستند، اما برای کاربردهای خاص مانند اندازه‌گیری سیگنال‌های با فرکانس بالا یا سیگنال‌های با امپدانس پایین، ممکن است به پروب‌های خاص نیاز داشته باشید.
در هنگام خرید اسیلوسکوپ، توجه به نوع پروب‌های همراه با دستگاه نیز مهم است. برخی از اسیلوسکوپ‌ها با پروب‌های با کیفیت بالا همراه هستند، در حالی که برخی دیگر ممکن است نیاز به خرید پروب‌های جداگانه داشته باشند.
نتیجه‌گیری
انتخاب اسیلوسکوپ مناسب به نیازهای شما، بودجه، و نوع کاربرد بستگی دارد. با توجه به عوامل مختلفی مانند باند پهن، تعداد کانال‌ها، دقت، رابط‌های ورودی و خروجی، و نوع نمایشگر، می‌توانید بهترین انتخاب را برای خود داشته باشید. همچنین، توجه به برند و مدل، امکانات اضافی، و نوع پروب‌ها نیز می‌تواند در انتخاب مؤثر باشد.
با مطالعه این راهنما و توجه به نکات ارائه شده، امیدواریم بتوانید بهترین اسیلوسکوپ را برای آزمایشگاه یا تعمیرات خود انتخاب کنید.
