ناودان ساختمان یکی از اجزای حیاتی سیستم‌های فاضلاب و آب باران در ساختمان‌ها است که نقش مهمی در هدایت و تخلیه آب‌های سطحی و فاضلاب بازیافته دارد. انتخاب ظرفیت مناسب برای این سیستم‌ها به ویژه در مناطق با بارندگی بالا یا ساختمان‌های بزرگ، می‌تواند از سیلاب داخلی، آسیب به سازه و مشکلات بهداشتی جلوگیری کند. در این مقاله به بررسی تعریف دقیق ناودان، اصول انتخاب ظرفیت مناسب، عوامل موثر در این انتخاب و نکات کاربردی برای طراحی و نصب صحیح آن می‌پردازیم.
ناودان ساختمان چیست؟

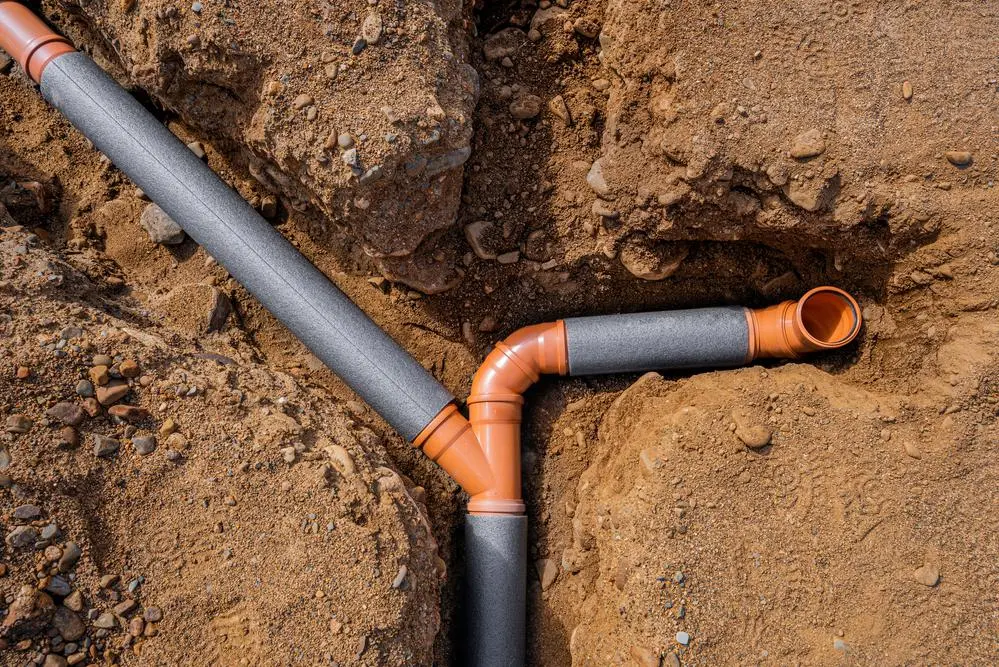

ناودان ساختمان یک شبکه لوله‌کشی و کانال‌های زیرزمینی است که آب‌های سطحی مانند باران، برف ذوب‌شده یا آب‌های حاصل از شستشوی سطوح را از سطح ساختمان جمع‌آوری و به سیستم فاضلاب عمومی یا مخازن ذخیره‌سازی هدایت می‌کند. این سیستم به دو دسته اصلی تقسیم می‌شود:
- ناودان فاضلاب: برای جمع‌آوری آب‌های آلوده مانند فاضلاب خانگی و صنعتی استفاده می‌شود.
- ناودان آب باران: برای هدایت آب‌های باران و ذوب برف طراحی شده و معمولاً به سیستم فاضلاب عمومی یا مخازن ذخیره‌سازی متصل می‌شود.
ناودان‌های آب باران به ویژه در ساختمان‌های مسکونی، تجاری و صنعتی اهمیت دارند، زیرا عدم عملکرد صحیح آن‌ها می‌تواند منجر به تجمع آب در زیرزمین‌ها، سیلاب داخلی و حتی آسیب به بنای ساختمان شود.
چگونه ظرفیت مناسب برای ناودان انتخاب می‌شود؟
انتخاب ظرفیت مناسب برای ناودان به عوامل متعددی بستگی دارد که باید در طراحی سیستم در نظر گرفته شوند. این عوامل شامل:
- سطح بارندگی منطقه: میزان بارندگی سالانه و شدت باران‌های کوتاه‌مدت در منطقه، یکی از مهم‌ترین عوامل در تعیین ظرفیت ناودان است. برای مثال، مناطق کوهستانی یا ساحلی ممکن است نیاز به ناودان‌های با ظرفیت بالاتر داشته باشند.
- مساحت سطح جمع‌آوری: مساحت سقف و سطوح خارجی ساختمان که آب باران روی آن‌ها جمع می‌شود، باید محاسبه شود. هرچه این مساحت بزرگ‌تر باشد، نیاز به ناودان با قطر و ظرفیت بیشتری وجود دارد.
- نوع مصالح سقف: مصالح سقف مانند آجر، سیمان، فلز یا مواد جدید مانند گرانیت مصنوعی، سرعت جذب و تخلیه آب را تحت تأثیر قرار می‌دهند. سقف‌های فلزی یا بتنی آب را سریع‌تر تخلیه می‌کنند و نیاز به ناودان با ظرفیت بالاتر دارند.
- شیب سقف: شیب سقف نیز بر سرعت جریان آب تأثیر می‌گذارد. سقف‌های با شیب تند آب را سریع‌تر به ناودان هدایت می‌کنند، در حالی که سقف‌های مسطح ممکن است نیاز به سیستم‌های تخلیه بیشتری داشته باشند.
- موقعیت جغرافیایی: ارتفاع ساختمان، وجود مانع‌های طبیعی یا مصنوعی و حتی جهت باد نیز می‌تواند بر عملکرد ناودان تأثیر بگذارد.
برای محاسبه دقیق ظرفیت ناودان، معمولاً از فرمول‌های مهندسی و استانداردهای ملی مانند استاندارد ۲۸۰۰ ایران استفاده می‌شود. این استانداردها ضریب‌های مختلفی را برای بارندگی، شیب سقف و نوع مصالح در نظر می‌گیرند و به مهندسان کمک می‌کنند تا ظرفیت مناسب را تعیین کنند.
فرمول ساده برای تخمین اولیه
یک روش ساده برای تخمین اولیه ظرفیت ناودان، استفاده از فرمول زیر است:
ظرفیت ناودان (لیتر بر ثانیه) = (مساحت سقف × شدت بارندگی) / ۱۰۰۰
در این فرمول، شدت بارندگی به میلی‌متر در ساعت اندازه‌گیری می‌شود. برای مثال، اگر مساحت سقف ۲۰۰ متر مربع و شدت بارندگی ۵۰ میلی‌متر در ساعت باشد، ظرفیت ناودان باید حداقل:
ظرفیت = (۲۰۰ × ۵۰) / ۱۰۰۰ = ۱۰ لیتر بر ثانیه
این مقدار به عنوان نقطه شروعی برای انتخاب قطر لوله ناودان استفاده می‌شود. سپس با توجه به طول لوله، شیب آن و سایر عوامل، قطر نهایی لوله تعیین می‌شود.
نکات مهم در انتخاب و نصب ناودان
علاوه بر ظرفیت، چند نکته دیگر در طراحی و نصب ناودان باید مورد توجه قرار گیرد:
- موقعیت مناسب: ناودان‌ها باید در نقاط استراتژیک مانند گوشه‌های ساختمان، نزدیک به لوله‌های اصلی فاضلاب یا مخازن ذخیره‌سازی نصب شوند تا آب را به صورت مؤثر هدایت کنند.
- شیب مناسب: لوله‌های ناودان باید شیب مناسبی داشته باشند تا آب بدون تجمع یا انسداد جریان یابد. شیب حداقل ۱ درصد (۱ سانتی‌متر در هر متر) توصیه می‌شود.
- مصالح مناسب: استفاده از لوله‌های PVC یا HDPE برای ناودان‌های آب باران و فاضلاب توصیه می‌شود، زیرا این مواد مقاومت بالایی در برابر خوردگی و فشار دارند.

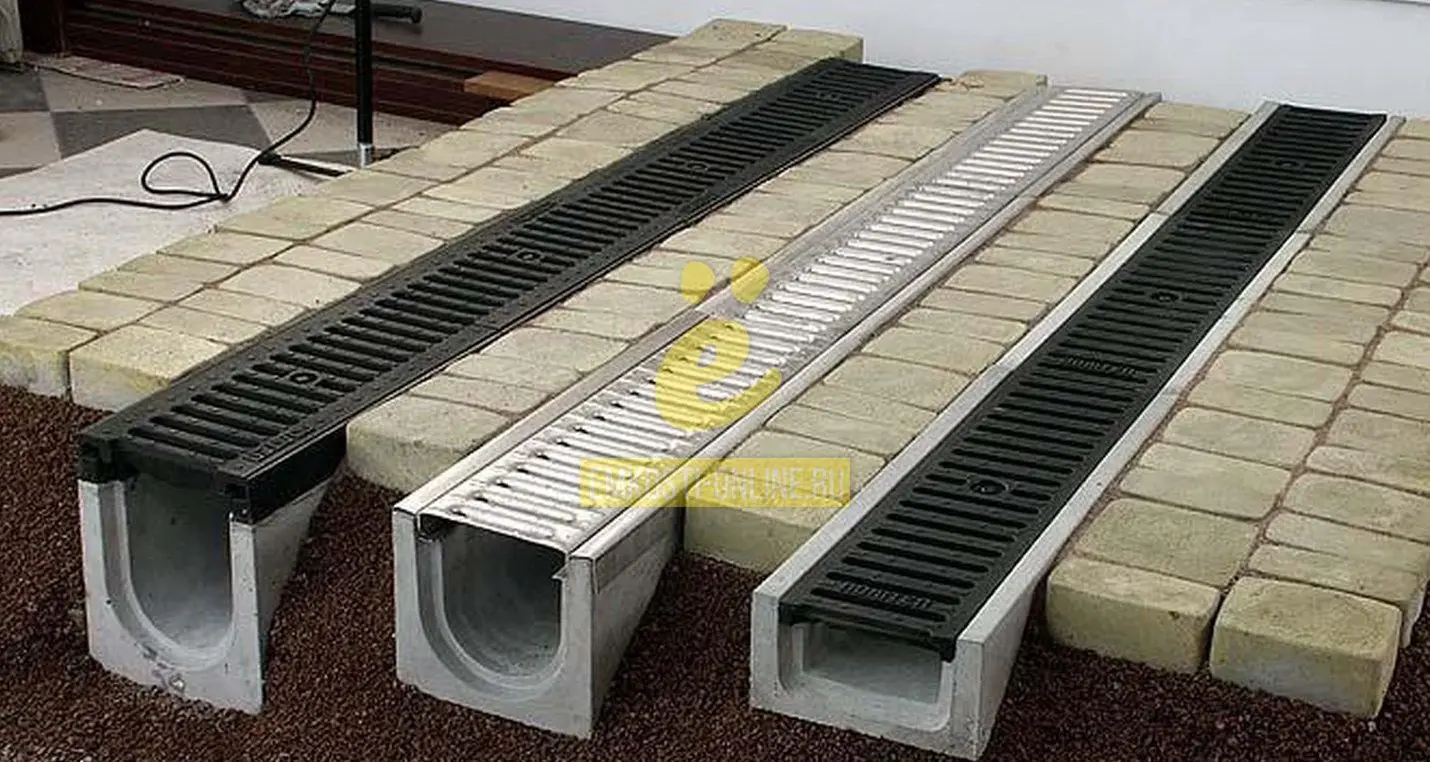

- سیستم فیلتراسیون: در برخی موارد، نصب فیلترها یا شبکه‌های محافظتی در ورودی ناودان می‌تواند از ورود ذرات بزرگ و انسداد لوله‌ها جلوگیری کند.
- آزمایش و نگهداری: پس از نصب، سیستم ناودان باید تحت آزمایش قرار گیرد تا عملکرد صحیح آن تأیید شود. همچنین، برنامه‌ریزی برای نگهداری دوره‌ای مانند پاکسازی لوله‌ها و بررسی انسدادها ضروری است.
در ساختمان‌های قدیمی یا با معماری خاص، ممکن است نیاز به طراحی‌های تخصصی‌تری برای ناودان وجود داشته باشد. برای مثال، ساختمان‌های با سقف‌های شیب‌دار یا دارای باغ‌های روی سقف ممکن است نیاز به سیستم‌های تخلیه چندگانه داشته باشند.
چالش‌های رایج و راهکارها
یکی از چالش‌های رایج در سیستم‌های ناودان، انسداد لوله‌ها به دلیل تجمع برگ، خاک و سایر ذرات است. برای جلوگیری از این مشکل، می‌توان:
- از شبکه‌های محافظتی در ورودی ناودان استفاده کرد.
- در مناطق با بارندگی زیاد، از لوله‌های با قطر بزرگ‌تر استفاده نمود.
- سیستم‌های خودکار شستشو یا پاکسازی دوره‌ای را در نظر گرفت.
همچنین، در مناطق با خاک رس یا خاک‌های شنی، ممکن است نیاز به سیستم‌های دrenaژ عمیق‌تری برای جلوگیری از تجمع آب زیرزمینی وجود داشته باشد.
نکات کاربردی برای مالکان و مهندسان
برای مالکان ساختمان‌ها و مهندسان، چند نکته کاربردی وجود دارد که می‌تواند در انتخاب و نصب ناودان کمک‌کننده باشد:
- ارزیابی نیاز: قبل از طراحی، نیاز به ارزیابی دقیق مساحت سقف، نوع مصالح و شرایط آب و هوایی منطقه است.
- استفاده از نرم‌افزارهای طراحی: نرم‌افزارهای مهندسی مانند AutoCAD یا نرم‌افزارهای تخصصی دrenaژ می‌توانند در طراحی دقیق و محاسبه ظرفیت کمک کنند.
- مشارکت با متخصصان: در پروژه‌های بزرگ یا با شرایط خاص، مشاوره با مهندسان مکانیک یا متخصصان دrenaژ توصیه می‌شود.
- نگهداری دوره‌ای: برنامه‌ریزی برای پاکسازی دوره‌ای ناودان‌ها و بررسی عملکرد سیستم می‌تواند از مشکلات آینده جلوگیری کند.
در صورت نیاز به اطلاعات بیشتر در زمینه طراحی سیستم‌های فاضلاب و دrenaژ، می‌توانید به مقالات تخصصی چیکار کن – چیکار کن مراجعه کنید که در آن نکات کاربردی و راهنمایی‌های مفیدی برای پروژه‌های ساختمانی ارائه شده است.
در نهایت، انتخاب ظرفیت مناسب برای ناودان ساختمان نیازمند توجه به عوامل مختلفی است که باید با دقت مورد بررسی قرار گیرند. با رعایت اصول مهندسی و استفاده از مصالح و روش‌های مناسب، می‌توان از مشکلات مرتبط با سیستم‌های دrenaژ جلوگیری و عملکرد بهینه‌ای را تضمین کرد.
