انتخاب کابل برق برای ساختمان یکی از تصمیمات حیاتی در طراحی و اجرای سیستم الکتریکی است. انتخاب نادرست می‌تواند منجر به خطرات جدی مانند آتش‌سوزی، خرابی تجهیزات و حتی خطرات جدی برای جان افراد شود. در این راهنما، به بررسی عوامل مهم در انتخاب کابل برق، از جمله سطح مقطع مناسب و جریان مجاز می‌پردازیم تا بتوانید با اطمینان بیشتری این انتخاب را انجام دهید.
چرا انتخاب کابل برق مهم است؟
کابل برق نقش اساسی در انتقال انرژی الکتریکی از منبع تا مصرف‌کننده دارد. اگر کابل انتخابی نتواند جریان مورد نیاز را تحمل کند، دچار گرم شدن بیش از حد و در نهایت سوختن خواهد شد. از سوی دیگر، استفاده از کابل با سطح مقطع بیش از حد نیاز، علاوه بر افزایش هزینه، باعث کاهش کارایی سیستم می‌شود. بنابراین، شناخت دقیق نیازهای الکتریکی ساختمان و انتخاب کابل مناسب، از اهمیت ویژه‌ای برخوردار است.
عوامل مؤثر در انتخاب کابل برق
انتخاب کابل برق به چند عامل کلیدی بستگی دارد:
- جریان الکتریکی مورد نیاز: میزان جریان الکتریکی که کابل باید تحمل کند، یکی از مهم‌ترین عوامل است. این جریان بر اساس تعداد و نوع وسایل الکتریکی در ساختمان تعیین می‌شود.
- سطح مقطع کابل: سطح مقطع کابل باید متناسب با جریان الکتریکی باشد تا از گرم شدن بیش از حد جلوگیری شود.
- نوع کابل: کابل‌های مختلف برای کاربردهای مختلف طراحی شده‌اند. برای مثال، کابل‌های PVC برای محیط‌های خشک و کابل‌های XLPE برای محیط‌های مرطوب مناسب‌تر هستند.
- موقعیت نصب: کابل‌هایی که در محیط‌های باز یا داخل دیوار نصب می‌شوند، باید استانداردهای مربوطه را رعایت کنند.
چگونه جریان الکتریکی مورد نیاز را محاسبه کنیم؟
برای محاسبه جریان الکتریکی مورد نیاز، باید ابتدا توان کلی وسایل الکتریکی در ساختمان را تعیین کنید. سپس با استفاده از فرمول زیر، جریان مورد نیاز را محاسبه می‌کنیم:
جریان (آمپر) = توان (وات) / ولتاژ (ولت)
به عنوان مثال، اگر یک ساختمان دارای 10 کیلووات توان الکتریکی باشد و ولتاژ شبکه 220 ولت باشد، جریان مورد نیاز برابر با:
جریان = 10000 / 220 ≈ 45.45 آمپر
این محاسبه باید برای هر دایره الکتریکی جداگانه انجام شود تا بتوانید کابل مناسب را برای هر بخش انتخاب کنید.

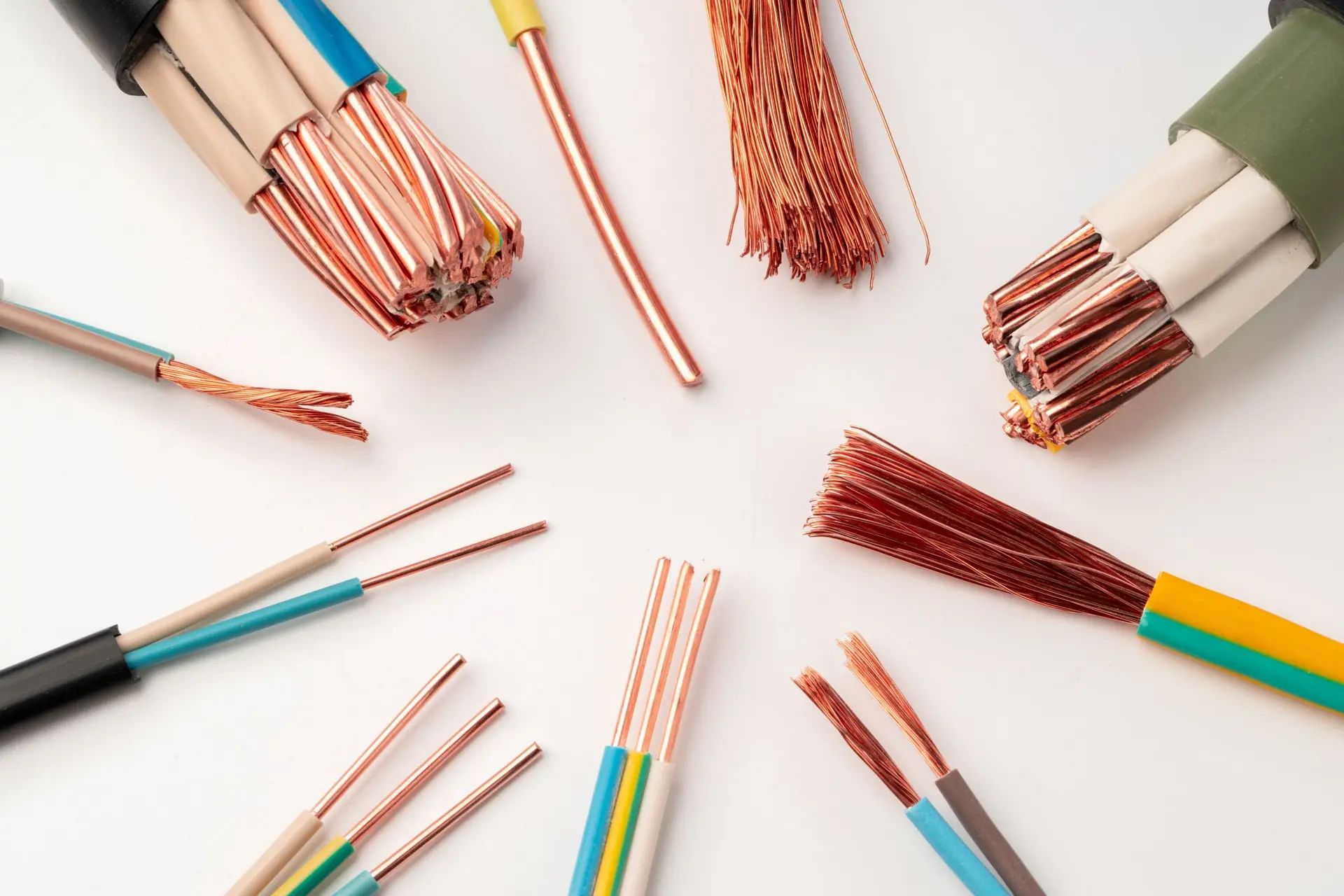

سطح مقطع کابل و جریان مجاز
سطح مقطع کابل به اندازه مساحت برش عرضی کابل گفته می‌شود و بر حسب میلی‌متر مربع (mm²) اندازه‌گیری می‌شود. انتخاب سطح مقطع مناسب به جریان الکتریکی که کابل باید تحمل کند، بستگی دارد. در جدول زیر، سطح مقطع کابل برای جریان‌های مختلف در شرایط معمولی ارائه شده‌است:
برای مثال، اگر جریان مورد نیاز 25 آمپر باشد، سطح مقطع کابل باید حداقل 4 میلی‌متر مربع باشد. این مقادیر ممکن است بر اساس استانداردهای ملی یا بین‌المللی slightly متفاوت باشد، بنابراین همیشه به استانداردهای مربوطه مراجعه کنید.
جریان مجاز کابل‌ها در شرایط مختلف
جریان مجاز کابل‌ها به شرایط نصب و محیط اطراف نیز بستگی دارد. برای مثال:
- کابل‌هایی که در داخل لوله یا کانال نصب می‌شوند، جریان مجاز کمتری دارند.
- کابل‌هایی که در محیط‌های گرم یا مرطوب نصب می‌شوند، باید سطح مقطع بیشتری داشته باشند.
- کابل‌های چند هسته‌ای ممکن است جریان مجاز متفاوتی نسبت به کابل‌های تک هسته‌ای داشته باشند.

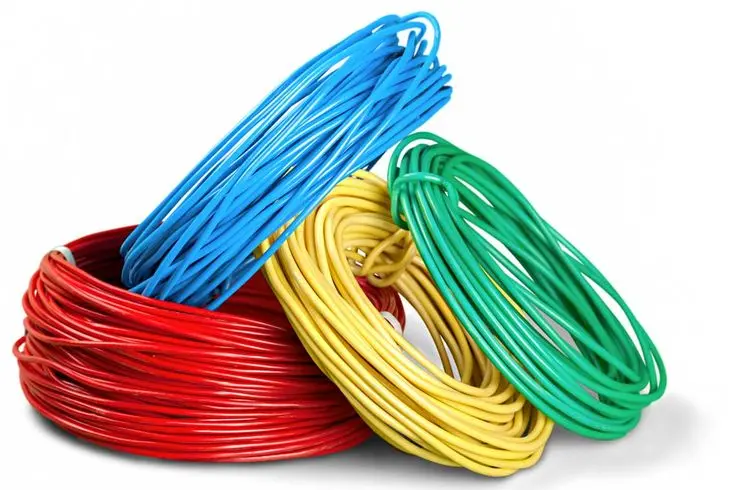

انتخاب کابل بر اساس نوع کاربرد
کابل‌های الکتریکی در انواع مختلفی تولید می‌شوند و هر کدام برای کاربردهای خاصی مناسب هستند:
- کابل‌های PVC: مناسب برای محیط‌های خشک و کاربردهای عمومی.
- کابل‌های XLPE: مناسب برای محیط‌های مرطوب و زیرزمینی.
- کابل‌های NYY: برای کاربردهای صنعتی و محیط‌های سخت.
- کابل‌های کنترل: برای انتقال سیگنال‌های الکتریکی در سیستم‌های کنترل.
انتخاب نوع کابل باید بر اساس شرایط محیطی و نیازهای خاص پروژه انجام شود. برای مثال، در محیط‌های مرطوب یا زیرزمینی، استفاده از کابل‌های XLPE یا NYY توصیه می‌شود.
نکات مهم در نصب کابل برق
نصب کابل برق به درستی نیز بسیار مهم است. برخی از نکات کلیدی در این زمینه عبارتند از:
- کابل‌ها باید به درستی و بدون کشش بیش از حد نصب شوند.
- در صورت نیاز، از لوله یا کانال برای محافظت کابل‌ها استفاده کنید.
- کابل‌ها باید از منابع گرما یا رطوبت دور باشند.
- اتصالات الکتریکی باید به درستی و با استفاده از قطعات مناسب انجام شوند.
همچنین، باید توجه داشت که کابل‌ها نباید در معرض فشار مکانیکی یا حرارتی قرار گیرند، زیرا این عوامل می‌توانند باعث خرابی کابل و خطرات احتمالی شوند.
چگونه از انتخاب نادرست کابل جلوگیری کنیم؟
برای جلوگیری از انتخاب نادرست کابل برق، می‌توانید از راهکارهای زیر استفاده کنید:
- همیشه جریان الکتریکی مورد نیاز را با دقت محاسبه کنید.
- از جدول‌های استاندارد برای انتخاب سطح مقطع کابل استفاده کنید.
- به نوع کابل و شرایط نصب توجه داشته باشید.
- در صورت نیاز، از مشاوره متخصصان الکتریکی استفاده کنید.
اگر در انتخاب کابل برق دچار تردید هستید، می‌توانید از راهنمایی‌های تخصصی در زمینه طراحی سیستم‌های الکتریکی استفاده کنید. برای اطلاعات بیشتر در زمینه انتخاب مواد و تجهیزات ساختمانی، می‌توانید به چیکار کن مراجعه کنید.
نتیجه‌گیری
انتخاب کابل برق مناسب برای ساختمان نیازمند توجه به عوامل مختلفی مانند جریان الکتریکی، سطح مقطع کابل، نوع کابل و شرایط نصب است. با رعایت این عوامل و استفاده از راهنمایی‌های استاندارد، می‌توانید از خطرات احتمالی جلوگیری کرده و سیستم الکتریکی ایمن و کارآمدی را طراحی کنید. همیشه به یاد داشته باشید که ایمنی در سیستم‌های الکتریکی اولویت اصلی است و هرگونه سهل‌انگاری می‌تواند منجر به خطرات جدی شود.
